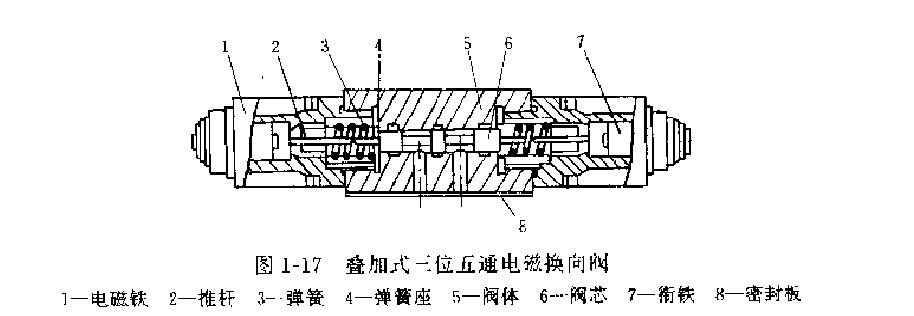

在縫紉機底板加工組合機床白動線上，由于采用了ED35DO-10疊加式電磁換向閥〔參看圖1-17).較好地解決了滑臺自走問題。

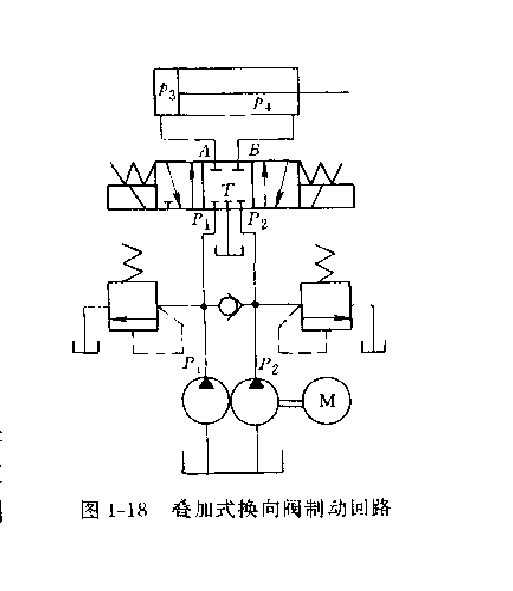

因?yàn)閾Q向閥的閥芯要在閥體中移動，所以閥芯與閥體間要有一定間隙。疊加式換向閥閥芯與閥體之間的直徑間隙為0.005mm-0.008mm。要實現滑臺在某個位置上制動，換向閥的中間位置必須是封閉的(滑閥機能為O型)，如圖1-18所示。但是，由干滑閥中位時閥芯臺肩與閥體沉割槽之間的封油長度只有l(wèi)mm，很容易產生內泄漏而在液壓缸兩腔分別形成壓力P3和P1，使滑臺向右自走。如果滑臺自走到上擋鐵離開限位開關，就會誤發動作信號，致使自功線無法正常工作。

采取以下措施后，較好地解決了滑臺自走問題。
(1)用加墊片的方法調整換向閥對中彈簧的預壓縮量，使閥芯處于準確的中間位置，能收到一定的效果。
(2)上述措施不解決問題時，說明閥芯與閥體的配合間隙偏大。此時可改變左、右對中彈簧座的厚度，使閥芯向右偏置0.2mm-0.5mm。這徉，在閥芯處中位時，活塞受到向左的力的作用，使滑臺靠緊死擋鐵。
(3)加長滑臺上的限位擋鐵，在滑臺自走尚未使擋鐵脫離限位開關時，即已開始下一個節拍，這徉就不會因?yàn)樽宰叨l(fā)出誤動作信號。
